انواع چگالنده

آگهی24 خواندنی ها ۱۴۰۰/۰۵/۲۶

انواع چگالنده با توجه به سیال و فرآیند خنک سازی شامل سه مدل هوایی، آبی، تبخیری می‌شود همچنین انواع سیالات همانند گاز یا مایعات توسط کندانسور خنک می‌گردد. اینگونه تجهیزات واحدی جهت کنترل دمای یخچال‌ها، دستگاه‌های تهویه، چیلر هستند. کندانسورها اندازه‌های متفاوتی دارند که از سایز نسبتا کوچک تا واحدهای گسترده صنعتی استفاده می‌شوند. چگالنده نوعی مبدل حرارتی محسوب شده، داخل آنها گرمای تبخیر داغ به یک سیال دیگر مثل هوا، آب انتقال می‌یابد. در ادامه بخار تانزدیکی دمای اشباع سرد شده سپس تبدیل مایع میشود. کندانسور عضو حیاتی سیستم تهویه مطبوع بشمار می‌آید. شرکت کویل سازی DX تولید کننده انواع چگالنده مطابق نیاز مشتری، نوع کاربری، مدل سیالات، میزان انتقال حرارت همراه گارانتی ۱۲ ماهه می‌باشد.

نحوه عملکرد انواع چگالنده

مبرد گرم (آب یا گاز) ابتدا حرارت فضای اطراف را جذب می‌کند سپس بطرف چگالنده حرکت می‌نماید. بعد پروانه‌های سیستم شروع بکار کرده و هوای جدید درون کویل کندانسور دمش میگردد. چراکه این عمل سبب کم شدن دمای داخل لوله‌ها میشود. بنابر عملکرد دستگاه دلتاتی بین ۳ الی ۵ درجه متغییر میباشد. بنابراین متناسب درخواست مشتری محاسبات و طراحی نوع کندانسینگ انجام می‌شود. تمامی انواع چگالنده توانایی جذب گرما نداشته فقط باعث کاهش دمای مایعات موجود در مبدل میگردند. همچنین جابجایی گرما از سطوح کندانسور بوسیله هدایت انجام شده پس ظرفیت چگالنده تابع معادله انتقال حرارت است. کندانسورها برای نیروگاه‌ها جهت خنک کردن سیال عامل فرآیند تولید برق، تاسیسات شیمیایی، تهویه مطبوع ساختمانی کارایی موثری دارند.

معرفی انواع کندانسور

کندانسینگ‌ها دارای سه دسته هوایی، آبی، تبخیری با عملکردی یکسان هستند. هر کدام از چگالنده ها خود شامل انواع جداگانه و مدل‌های متفاوتی می‌باشد همچنین در نحوه سرد سازی با یکدیگر تفاوت‌هایی دارند. کلیه مدل‌های چگالنده یا کندانسینگ مناسب استفاده جهت صنعت تهویه مطبوع، چیلر، سردخانه بوده که جایگزین مناسب کولینگ تاورها هستند چراکه مصرف انرژی پایین تری را دارا می‌باشند :

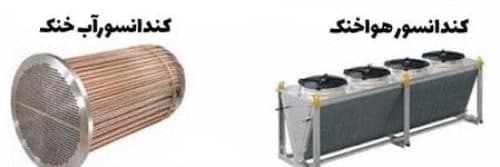

• کندانسورهای هوایی (هوا خنک) : درون کندانسینگ هوایی فن سیال را از روی کویل عبور داده سپس آنرا سرد می‌نماید تا حرارت مایع داخل کوئل ازمیان برود. نوع لوله اینگونه کندانسور پره دار یا فین است همچنین هوا بوسیله پروانه بروی لوله‌ها جریان پیدا میکند. نیاز به تجهیزاتی همچون برج خنک کننده نداشته چراکه هوای عبور داده شده روی لوله حرارت سیال داغ را میگیرد و به هوای اتمسفر انتقال میدهد. کندانسور آب خنک برخلاف انواع چگالنده تبخیری و آبی خطر رسوب، زنگ زدگی، نگهداری زیاد، تعمیرات متداوم ندارد. کندانسورهای آب خنک برای کار با دمای تقیر حدود ۱۷ الی ۲۲ درجه سانتیگراد بالای دمای محیط طراحی شده‌اند. انواع کندانسور هوایی شامل دو مدل جریان طبیعی و جریان اجباری میشود :

1. کندانسینگ هوایی جریان طبیعی : داری دو شکل صفحه و لوله، میله و لوله هستند. کندانسور میله و لوله شامل یک مارپیچ مسی یا فولادی بوده که بر روی آن تعداد زیادی میله جوش کاری شده است. تا بتواند میزان انتقال گرما از کندانسورها را بالا ببرد.

چگالنده آب خنک جریان اجباری : در کندانسور جریان اجباری انشعابات مسی ازبین تعداد بالایی پره آلومینیومی گذر می‌کند. سپس سطح تبادل گرما به مقدار قابل توجه‌ای افزایش می‌یابد. دارای یک یا چند فن جهت گردش در آوردن هوا میباشد.

• کندانسینگ آبی (آب خنک) : چگالنده آبی بعد اینکه آب خنک کننده گرمای سیال داغ را گرفت، به کولینگ تاور ارسال می‌گردد تا آنجا مجدد سرد شده سپس به کندانسور بازگردد. انواع چگالنده آبی مشمول ۴ مدل است :

1. کویل دو لوله ای : آب در لوله داخلی پمپ شده و مبرد داخل لوله‌های خارجی جریان دارد. این مدل مناسب فشارهای کم می باشد.
2. کویل صفحه ای : تعداد مشخصی ورقه کنار یکدیگر درون چگالنده آبی قرار گرفته که یک طرف کویل سیال گرم و سمت دیگر آب سرد حرکت دارد.

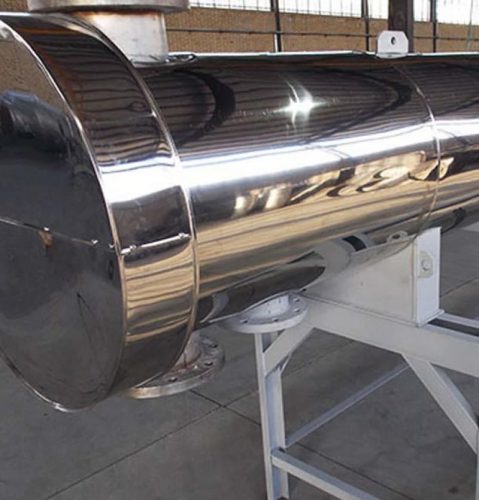

3. کویل پوسته لوله : در حالی که مایع داخل پوسته جریان داشته توسط لوله‌ها پمپ میگردد. برای برج‌های خنک کننده ترکیبی استفاده میشود.
4. کویل پوسته کویل مارپیچ : جهت موارد کم حجم کارایی داشته دارای شکلی حلزونی می‌باشد که درون یک استوانه جای میگیرد. داخل لوله‌های ماپیچ کندانسینگ آبگرم در جریان است و درون استوانه آبسرد جهت کاهش دمای سیال داغ حرکت دارد.

• چگالنده تبخیری (ترکیبی) : انواع کندانسینگ تبخیری ترکیب دو نوع آبی و هوایی همچنین بخشی از برج خنک کاری میباشد. سیال با درجه حرارت بالا داخل انشعابات کندانسور تبخیری جریان داشته تا توسط آبی که روی لوله‌ها پاشیده میگردد تقطیر شود. سپس به کمک فن درهمان مجموعه قسمت آب گرم شده سرد میشود.

قیمت انواع چگالنده

قیمت کندانسور بستگی به مدل آنها یعنی تبخیری، آب خنک، هوا خنک بودن دارد. همچنین نوع کاربرد یعنی چگالنده برای چیلر، سردخانه، صنعتی باشد در تعیین قیمت آن موثر است. شرکت کویل سازی dx طراحی و ساخت انواع چگالنده یا کندانسور را همراه بهترین متریال ، کیفیت داخل کشور عهده دار می‌باشد. شما عزیزان میتوانید جهت استعلام قیمت یا طراحی کندانسور مدنظر خود با مهندسین فنی کارخانه کویل سازی تماس حاصل نمایید.
