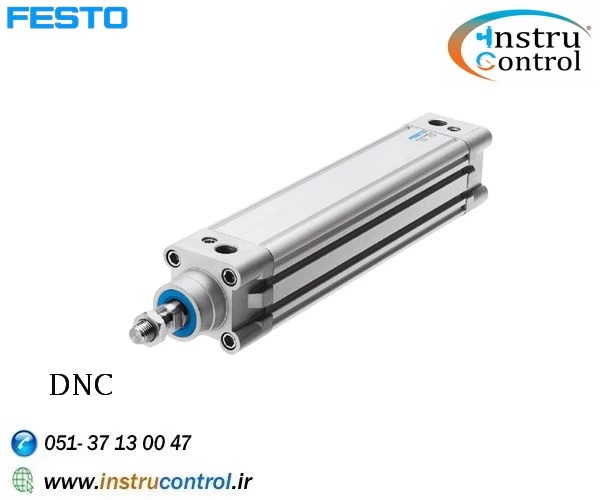

جک پنوماتیک مدل DNC
اینسترو کنترل | تامین و فروش انواعجک پنوماتیک از برند FESTO آلمان با قیمت رقابتی و بهترین زمان تحویل
جک پنوماتیک چیست:
جک های پنوماتیک به گروهی از عملگرهای پنوماتیک (تحریک با هوا) گفته میشود که با وارد کردن فشار هوا به ورودی پوسته جک پیستون جک را به سمت جلو هل داده و با وارد کردن هوا به قسمت بالایی جک پیستون جک را به سمت عقب میکشاند.
کاربرد جک های پنوماتیک:
جک های پنوماتیک کاربرد های بسیار زیادی در صنعت دارند که در ادامه به آن اشاره میکنیم
جک های پنوماتیک به علت اینکه ساختار کارکرد آن ها با هوای فشرده می باشد و قطعات مکانیکی تمیزی به شمار میروند به همین علت در زمینه تولیدات دارویی .صنایع غذایی .صنایع نظامی نیز استفاده میشوند
نکته قابل توجه این است که جک های پنوماتیک حداکثر میزان فشار قابل تحملی که در سیستم کارکرد آن دچار اختلال نشود ۱۲ بار می باشد
نحوه انتخاب کردن جک پنوماتیک مناسب چگونه است:
برای انتخاب کردن جک مناسب به چند نکته باید توجه کرد که در ادامه باهم بررسی میکنیم
۱-پیستون جک: اولین نکته ای که باید توجه شود قطر پیستون جک میباشد که طبق فرومول زیر محاسبه میشود
r = √(F / (π * P))
که در این فرمول Rشعاع پیستون F نیروی مورد نیاز P فشار عملیاتی که واحد آن بار می باشد π عدد ثابت می باشد ۳.۱۴
برای مثال
به عنوان مثال، اگر نیروی مورد نیاز ۱۰۰۰ نیوتن و فشار عملیاتی ۶ بار (۶۰۰ کیلوپاسکال) باشد، شعاع پیستون از طریق محاسبه زیر به دست می‌آید:
r = √(۱۰۰۰ / (۳.۱۴۱۵۹ * ۶۰۰۰۰۰)) = 0.۰۲۵۸ متر d = 2 * 0.0258 = 0.0516 متر = 51.۶ میلیمتر
پس قطر پیستون در این مثال ۵۱.۶ میلیمتر خواهد بود
۲-طول شفت:
طول شفت را بر اساس نیاز مشتری میتوان انتخاب کرد که با واحد میلیمتر در بازار عرضه میشود
