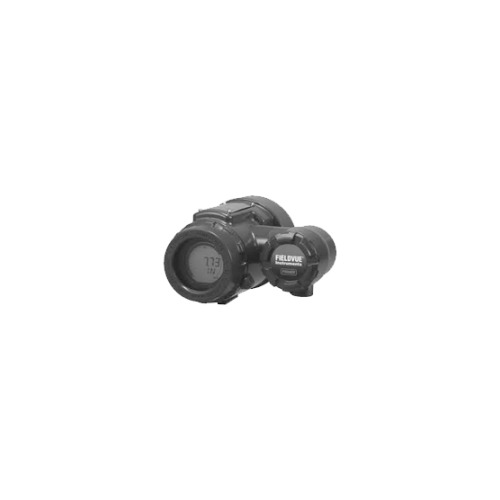

لول ترانسمیتر دیسپلیسر فیشر DLC3010

با توجه به اصل ارشمیدس هرچه مایع بیشتری جا به جا شود وزن دیسپلیسر کمتر می شود هنگامی که دیسپلیسر در یک موقیت ثابت قرار می گیرد به طوری که تنها بخشی ار ان عوطه ور باشد با بالا تر رفتن سطح مایع سیال بیشتر ی جابه جا شده و در تنیجه وزن دیسپلیسر کمتر می شود اگر سطح پایین بیاید مایع کمتری جابه جا شده و وزن دیسپلیسر افزایش می یابد . بنابراین سطح دیسپلیسر متناسب با سطح مایع می باشد.

نیروی شناور جابجایی از طریق اهرم انتقال و لوله گشتاور به میله عامل سنسور منتقل می شود ، جایی که در انتهای آزاد عنصر سنسور عمل می کند. عناصر فشار سنج فلزی نازک بر روی عنصر حسگر پراکنده می شوند ، که مقاومت آنها را تغییر می دهد. نسبت کشش یا فشار. این چهار عنصر فشار سنج فلزی نازک به عنوان یک پل کامل Wheatstone که از تقویت کننده تهیه شده است متصل می شوند.

ترانسمیتر سطح دیسپلیسر فیشر DLC3010 با سنسورهای سطح سری ۲۴۹ استفاده می شود و دقیق ترین و حساس ترین لول ترانسمیتر های دیسپلیسری برای حساس ترین سطح مایع ، سطح رابط یا خدمات چگالی شما ارائه می دهد.

تغییر در سطح یا وزن مخصوص باعث ایجاد نیروی شناور بر روی مبدل می شود که یک شافت لوله گشتاور را می چرخاند. کنترلر سطح دیجیتال این حرکت چرخشی را با استفاده از پروتکلهای HART یا FOUNDATION to به سیگنال الکترونیکی تبدیل می کند.

علاوه بر عملکرد عادی تهیه سیگنال جریان ۴ تا ۲۰ میلی آمپر ، کنترل کننده های سطح دیجیتال DLC3010 با استفاده از پروتکل ارتباطی HART ، دسترسی آسان به اطلاعات مهم را برای کارایی فرآیند فراهم می کنند. به طور مشابه ، کنترلر سطح دیجیتال DLC3020f عملکرد عادی گزارش سطح سطح PV را با استفاده از پروتکل فیلد FOUNDATION which فراهم می کند که دسترسی آسان به اطلاعات مهم برای عملکرد فرآیند را فراهم می کند و به راحتی در یک سیستم کنترل جدید یا موجود ادغام می شود. AMS Suite: Intelligent Manager Manager یا ۴۷۵ Field Communicator می تواند برای پیکربندی ، کالیبراسیون یا تست کنترلر سطح دیجیتال مورد استفاده قرار گیرد.

لول ترانسمیتر دیسپلیسر فیشر DLC3010 از سنسورهای سطح برای اندازه گیری سطح مایع ، سطح رابط بین دو مایعات یا وزن مخصوص مایع (تراکم) استفاده می شود. علاوه بر عملکرد عادی تهیه سیگنال جریان ۴ تا ۲۰ میلی آمپر ، کنترل کننده های سطح دیجیتال DLC3010 با استفاده از پروتکل ارتباطی HART ، دسترسی آسان به اطلاعات مهم را برای کارایی فرآیند فراهم می کنند.

ویژگی های لول ترانسمیتر دیسپلیسر فیشر عبارتند از :
تبدیل دقیق ، آنالوگ به دیجیتال با راندمان بالا ، اندازه گیری تغییرات کوچک در متغیر فرایند را امکان پذیر می کند. این امکان را برای استفاده در سطح مایع دشوار ، رابط یا تراکم فراهم می کند.
یک سنسور دمای داخلی با وجود تغییر دمای محیط ، عملکرد مداوم کنترلر سطح دیجیتال را امکان پذیر می کند.
پادمانهای مکانیکی طراحی شده در کنترلر سطح دیجیتال به مقاومت در برابر سوءاستفاده جسمی که اغلب در حین نصب یا حمل و نقل انجام می شود ، بدون آسیب رساندن به عملکرد ، کمک می کند.
اتصالات سیم کشی میدانی در یک محفظه جدا از لوازم الکترونیکی قرار دارند. این وسیله الکترونیکی را از هرگونه رطوبت وارد شده به داخل محوطه توسط سیم کشی میدانی محافظت می کند.
سیگنال خروجی : ۴-۲۰میلی امپر HART
متریال torque tube: اینکونل ، استنلس استیل
با نمایشگر
عیب یابی
