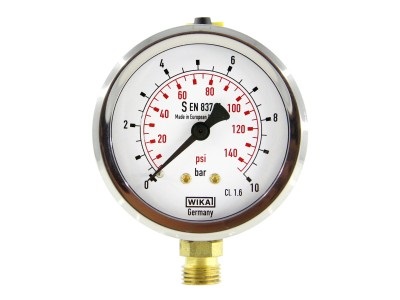

گیج فشار روغنی صفحه 6 سانت استیل برنج

برنامه های کاربردی

در نظر گرفته شده برای شرایط نامطلوب لرزش وجود دارد (با پر کردن روغن).

هیدرولیک و کمپرسور

مناسب برای محیطهای گازی یا مایع که مانعی در سیستم فشار ندارند.

ویژگی های محصول

مقاوم در برابر لرزش و ضربه (با پر کردن مایع)

مورد فولاد ضد زنگ

محدوده فشار تا (۱۰۰۰ bar)

مشخصات فنی

طرح
ASME B40.100 و EN 837-1

اندازه ها
2 “، ۲½” و ۴ “(۵۰ ، ۶۳ و ۱۰۰ میلی متر)

کلاس دقت
2 “و ۲½”: ۲/۱/۲ ± از طول (ASME B40.100 درجه A)
4 اینچ: ۱ ± از دهانه (ASME B40.100 درجه 1A)

دامنه ها
خلاac / ترکیبی تا (۱۶ بار)
فشار از (۱ bar) تا (۱۰۰۰ bar)
فشار از (۱ bar) تا psi (700 bar) – اندازه ۲ “یا سایر واحدهای معادل فشار یا خلاuum

فشار کاری
2 & 2 “: ثابت: ¾ مقدار در مقیاس کامل
نوسان: ۲/۳ مقدار در مقیاس کامل
زمان کوتاه: مقدار در مقیاس کامل

۴ ”: ثابت: مقدار در مقیاس کامل
نوسان: ۰.۹ value مقدار در مقیاس کامل
زمان کوتاه: ۱.۳ برابر مقدار مقیاس کامل

دمای کار
محیط: -۴۰ ° F تا + ۱۴۰ ° F (-40 ° C تا + ۶۰ ° C) – خشک است
-۴ درجه فارنهایت تا + ۱۴۰ درجه فارنهایت (-۲۰ درجه سانتیگراد تا + ۶۰ درجه سانتیگراد) – گلیسیرین پر شده است
-۴۰ درجه فارنهایت تا + ۱۴۰ درجه فارنهایت (-۴۰ درجه سانتیگراد تا + ۶۰ درجه سانتیگراد) – سیلیکون پر شده است
متوسط: حداکثر ۱۴۰ درجه فارنهایت (+ ۶۰ درجه سانتیگراد)

خطای دما
خطای اضافی در هنگام تغییر دما از دمای مرجع ۶۸ درجه فارنهایت (۲۰ درجه سانتیگراد) ۴ ۰.۴ of دامنه برای هر ۱۸ درجه فارنهایت (۱۰ درجه سانتیگراد) افزایش یا افت.

حفاظت
(NEMA 4X / IP 66)

اتصال فشار
ماده: آلیاژ مس
پایه پایین (LM) یا پایه عقب (CBM) –
پایه پایین (LM) یا پایه عقب LBM – 4 ”

لوله بوردون
2 اینچ (۵۰ میلی متر) ≤ ۸۷۰ psi (60 بار): آلیاژ مس به شکل C
2 اینچ (۵۰ میلی متر)> 870 psi (60 بار): آلیاژ مس مارپیچ
2½ ”(۶۳ میلی متر) ≤ ۸۷۰ psi (60 بار): آلیاژ مس به شکل C
2½ ”(۶۳ mm)> 870 psi (60 bar): آلیاژ مس مارپیچ
2½ ”(۶۳ میلی متر)> 6000 psi (400 بار): فولاد ضد زنگ مارپیچ
4 اینچ (۱۰۰ میلی متر) ≤ ۱۰۰۰ psi (70 بار): آلیاژ مس به شکل C
4 “(۱۰۰ mm)> 1000 psi (70 bar): فولاد ضد زنگ مارپیچ

جنبش
آلیاژ مس

شماره گیری
ABS سفید (۲ “و ۲”) و آلومینیوم سفید (۴ “)

اشاره گر
آلومینیوم سیاه

مورد
304 فولاد ضد زنگ با پلاگین هواکش و حلقه چین دار فولاد ضد زنگ مناسب برای پر کردن مایعات.

اتصال مورد مهر و موم شده با حلقه O ، (مواد O حلقه بستگی به پر کردن مورد):

۲½ ”: حلقه O EPDM برای پر کردن مورد گلیسیرین ؛
حلقه O ویتون برای پر کردن سیلیکون
4 ”: حلقه O EPDM برای پر کردن مورد گلیسیرین یا سیلیکون ؛
حلقه O ویتون برای پر کردن هالوکربن یا Fluorolube
پنجره
پلی کربنات با واشر Buna-N

پر کردن پرونده
گلیسیرین ۹۹.۷٪ – نوع ۲۱۳.۵۳
