اتصالات پنوماتیکی

از اتصالات یا فیتینگ های پنوماتیک جهت ایجاد ارتباط بین قطعات و اجزای تشکیل دهنده یک سیستم و مدار پنوماتیکی استفاده می گردد. به عنوان مثال در یک سیستم پنوماتیک که شامل یک شیر پنوماتیک یک جک پنوماتیک به همراه کنترل سرعت می باشد جهت اتصال این اجزاء به یکدیگر و به هوای فشرده ورودی اصلی از اتصالات گوناگون استفاده می گردد. اتصالات پنوماتیک از جمله لوازم پنوماتیکی پرمصرف و پرکاربرد می باشند که به منظور اتصال و برقراری ارتباط میان اجزای مختلف سیستم های پنوماتیک مورد استفاده قرار می گیرند. با خرید اتصالات پنوماتیک شاهد افزایش سرعت عمل در پیشروی کارها و سیستم های پنوماتیکی خواهید بود.
انواع اتصال پنوماتیک
اتصالات پنوماتیک بر اساس نوع اتصال و عملکردی که انجام می دهند ، از هم متمایز می شوند. و در سایز ها و انواع مختلفی تولید می شوند که هریک در مصارف و کاربری های متفاوتی به کار می روند. از جمله این اتصالات می توان به اتصال مستقیم اشاره کرد که در انواع مستقیم آلن خور ، مستقیم تابلویی ، مستقیم مهره ای پلاستیکی و رابط مستقیم بین راهی موجود می باشند. یکی از پرکاربردترین قطعات پنوماتیکی سه راهی های پنوماتیک می باشند. سه راهی ها نیز انواع مختلفی دارند سه راهی شیلنگ خور یا سه راهی با سر شلنگ ، سه راهی وسط دنده و داخل رزوه ، سه راهی های مینیاتوری از این دسته می باشند.
تنوع اتصالات پنوماتیک بسیار زیاد می باشد. از نظر کلی می توان اتصالات را به چهار قسمت اصلی تقسیم بندی کرد.
1- اتصالات با کارکرد صرفا اتصال : این نوع اتصالات را می توان به دو نوع زیر مجددا تقسیم بندی نمود: ۱- اتصالات با یک سر دنده و یک سر شلنگ ۲- اتصالات با دو سر شلنگ
اتصالات با یک سر دنده و یک سر شلنگ
جهت متصل کردن شلنگ های پنوماتیکی به شیر های پنوماتیکی یا منیفولدهای (Manifold) پنوماتیک استفاده می شود. هنگام خرید این نوع از اتصالات باید به سایز دنده ، استاندارد دنده ، سایز شلنگ اتصال ، نوع دنده (نری یا مادگی) ، اورینگ دار بودن / نبودن و شکل فیزیکی اتصال توجه کرد.
اتصالات با دو سر شلنگ خور
جهت اتصال دو شیلنگ پنوماتیکی به یکدیگر و یا تبدیل سایز اتصال کاربرد دارد. به عنوان مثال جهت اتصال دو شلنگ با سایز ۶ به یکدیگر از اتصال PUC-06 استفاده می شود. هنگام خرید این نوع اتصالات نیز باید به سایز شلنگ و شکل فیزیکی اتصال دقت نماییم.

انواع اتصالات فیتینگی پنوماتیک از لحاظ ظاهر

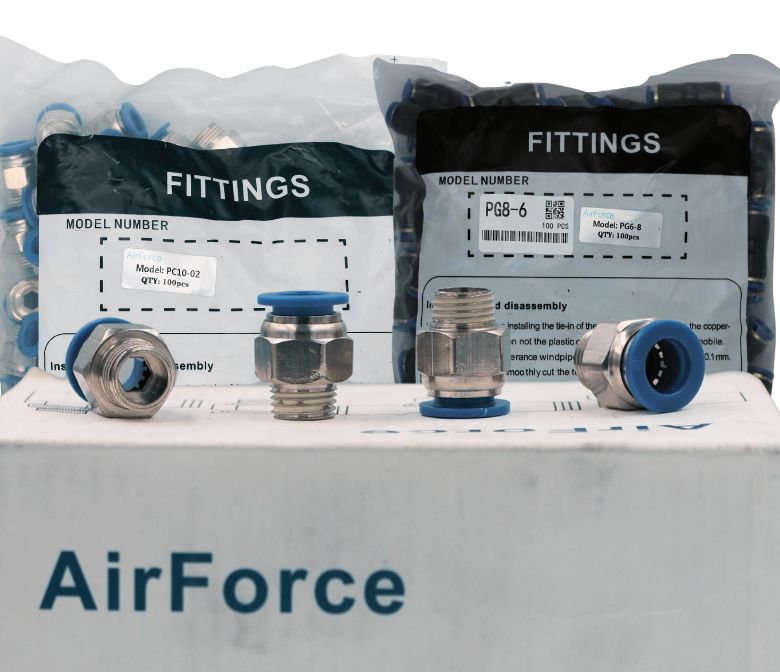

– اتصالات پنوماتیکی زانویی یا L شکل -اتصالات مستقیم پنوماتیک
-اتصالات پنوماتیک T شکل -اتصالات پنوماتیک Y شکل
