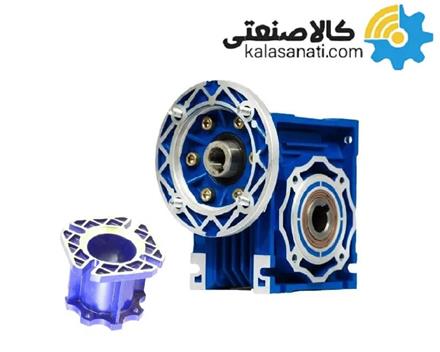

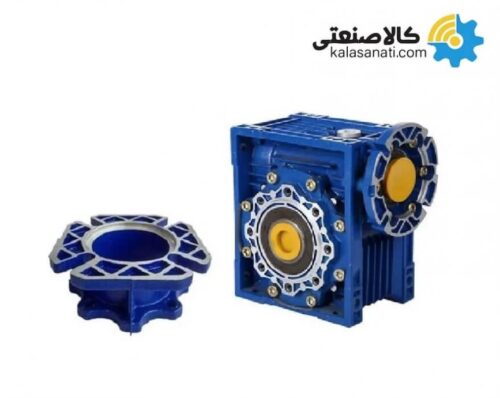

گیربکس حلزونی NMRV سایز ۹۰ چینی با الکتروموتور هایی با فریم ۹۰ و ۱۰۰ و ۱۱۲ قابلیت کوپل شدن دارد. به عبارتی دیگر ، این تیپ گیربکس به الکتروموتور با توان ۱.۱ ، ۱.۵، ۲.۲ ، ۳، ۴ کیلووات متصل می شود. بازه نسبت کاهش دور در گیربکس حلزونی (گیربکس مکعبی ) بین ۷ تا ۱۵۰ متغییر است و متناسب با سایز فریم گیربکس با الکتروموتور های مختلفی قابلیت اتصال دارد. گیربکس کتابی سایز ۹۰ چینی با نسبت تبدیل ۸۰ ، ۱۴۰۰ دور ورودی گیر بکس را به ۱۷.۵ دور در خروجی گیربکس کاهش میدهد. در مواردی که دور خروجی کمتر از ۱۴ باشد و یا به صورت مستقیم با یک گیربکس تولید نشود میتوان از دو گیربکس سایز مختلف به صورت سری بهره گرفت. گیربکس حلزونی سری NMRV سایز ۹۰ چینی با استفاده از فلنچ بغل و ورودی به ترتیب قابلیت اتصال به الکتروموتور و مصرف کننده را دارد که این فلنچ بغل در دو نوع پایه بلند و پایه کوتاه موجود می باشد. مشخصات ظاهری و هندسی گیربکس NMRV همچنین قطر شافت خروجی گیربکس صنعتی فقط با تغییر سایز تغییر میکند و با تغییر نسبت تبدیل ابعاد تغییری نمیکند.در گیربکس حلزونی تیپ NMRV منظور از سایز گیربکس فاصله مرکز دنده تا مرکز ماردون می باشد.
ابعاد گیربکس کتابی چینی NMRV سایز ۹۰ به شرح زیر است :
* فاصله مرکز دنده تا ماردون : ۹۰ میلی متر
* طول گیربکس با فلنچ : ۲۳۲.۵ میلی متر
* ارتفاع گیربکس : ۲۳۸ میلی متر
* عرض گیربکس : ۱۳۰ میلی متر
* قطر داخلی شافت خروجی : ۳۵ میلی متر
* قطر خارجی شافت خروجی : ۶۰ میلی متر
گیربکس NMRV سایز ۹۰ در دو نوع فلنچ بزرگ B5 فلنچ کوچک B14 تولید میشود. ابعاد فلنچ این گیربکس ها مطابق استاندارد کمیسیون بین المللی برق می باشد. بر طبق این استاندار برای هرفلنچ فریمی تعیین شده و مطابق همین استاندار هر فریم داری قطر شافت ثابتی می باشد. گیربکس NMRV سایز ۹۰ با فریم های ۹۰ و ۱۰۰ و ۱۱۲ تولید میشود که قطر شافت ورودی این دو فریم به ترتیب ۲۴ و ۲۸ میلیمتر می باشد.
قطر فلنچ B5 طبق استاندار برابر است با :
* فریم ۹۰ : ۲۰۰میلی متر
* فریم ۱۰۰ و ۱۱۲ : ۲۵۰میلی متر
همچنین ابعاد فلنچ B14 برابر است با :
* فریم ۹۰ : ۱۲۰میلی متر
* فریم ۱۰۰ و ۱۱۲ : ۱۶۰میلی متر
