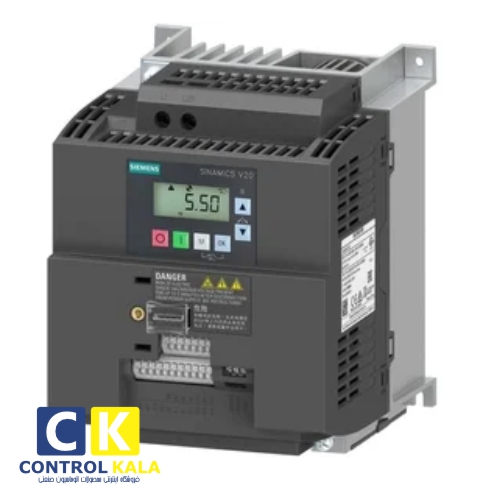

اینورتر زیمنس SINAMICS V20 سه فاز 15 کیلووات فیلتردار

اینورتر زیمنس SINAMICS V20 سه فاز ۱۵ کیلووات فیلتردار

درایو زیمنس سینامیکس G120C در خانواده درایو های Low voltage سینامیکس (SINAMICS) زیمنس، درایو های سری Standard Performance Drive و سروو درایو زیمنس سینامیکس V90 در خانواده درایو های Low voltage سینامیکس (SINAMICS) و درایو های سری Servo drives قرار گرفته است.

رنج توان درایو زیمنس سینامیکس V20 در سطح ولتاژ تکفاز ۲۳۰ ولت از ۰.12KW الی 3KW یا ۰.۱۶ اسب بخار الی ۴ اسب بخار و در سطح ولتاز سه فاز ۴۰۰ ولت ۰.37KW الی 30KW یا ۰.۵ اسب بخار الی ۴۰ اسب بخار می باشد و رنج جریانی درایو زیمنس سینامیکس V20 در سطح ولتاژ تکقاز ۲۳۰ ولت از ۰.۹ آمپر الی ۱۳.۶ آمپر و در سطح ولتاز سه فاز ۴۰۰ ولت از ۱.۳ آمپر الی ۵۲ آمپر می باشد.

درایو زیمنس V20 برای کاربرد کارهای سبک از قبیل کمپرسورها، پمپ ها، پمپ های سانترفیوژی، فن های محوری و شعاعی (radial/ axial fan)، فن های سانترفیوژی و نوار نقاله ها مناسب می باشد.

معمولا در صنعت و بازار نام هایی از قبیل اینورتر، درایو، VVVF، VSD، FC، VFD را برای این محصول بکار می برند.

مشخصات و ویژگی های درایو زیمنس سینامیکس V20
ورودی و خروجی های کنترلی درایو زیمنس سینامیکس V20 :
تمام فرمان هایی که برای یک درایو می خواهد استفاده بشود باید یا از طریق I/O های درایو به درایو اعمال شود و یا از طریق پروتکل یک شبکه صنعتی، به همین جهت تعداد و نوع I/O های درایو برای کنترل آن از اهمیت بالایی برخوردار است.

درایو زیمنس سینامیکس V20 با داشتن ۴ ورودی دیجیتال، ۱ خروجی دیجیتال، ۱ رله، ۲ ورودی آنالوگ و ۱ خروجی دیجیتال که همگی قابلیت programmable شدن را دارند این امکان را برای فراهم می کند تا کنترل لازم را روی درایو و پروسه مورد نطر داشته باشند.

لازم بدکر است در I/O های درایو زیمنس سینامیکس V20 یک قابلیت منحصر بفرد از شرکت زیمنس در نظر گرفته شده است، و این قابلیت استفاده از ۲ ورودی آنالوگ به عنوان ورودی دیجیتال می باشد.

دارا بودن شبکه مدباس RTU بصورت استاندارد :
شرکت زیمنس همواره مجهز کردن تجهیزات اتوماسیون خود را متناسب با درخواست صنعت و بازار هماهنگ کرده و از این رو قابلیت شبکه مدباس RTU را برای درایو زیمنس سینامیکس V20 در نظر گرفته است. مجهز بودن درایو به یک پروتکل شبکه از قابلیت های مطلوب است که درایو زیمنس سینامیکس V20 این قابلیت را درا می باشد.

brake chopper داخلی بصورت استاندارد :
همواره ژنراتوری شدن الکتروموتور زمانی که اینرسی بار بالا می باشد یکی از مواردی است که در درایو ها باید مورد توجه قرار بگیرد.

درایو زیمنس سینامیکس V20 با داشتن واحد مقاومت ترمز داخلی از توان ۷.۵ کیلووات الی ۳۰ کیلووات بصورت استاندارد و ارائه Brake module بصورت آپشن برای سایز های کوچک تر، این امکان را فراهم می کند تا از درایو برای کاربردهایی که دارای اینرسی بالایی بوده و به دنبال آن باعث تولید انرژی برگشتی می شوند استفاده کرد.

همچنین برای جلوگیری از ایجاد اضافه ولتاژ در درایو و آسیب به آن باید از یک مقاومت ترمز با مقدار دقیق اهم و کیلووات مشخص برای درایو استفاده کرد. با استفاده از آپشن Brake resistor که شرکت زیمنس برای درایو های خود ارائه داده است می توان به این مهم دست پیدا کرد.

فیلتر EMC بصورت استاندارد : (Electromagnetic compatible)
فیلترهایی که نسبت به سایز درایو برای درایو زیمنس سینامیکس V20 ارائه شده است عبارتند از: فیلتر EMC filter category C2، EMC filter category C1 وEMC filter category C3
