انواع تریستور بشقابی

یکی از اجزای مهم منبع تغذیه کوره القایی و مبدل فرکانس تریستور است. مبدل فرکانس تریستور را پل رکتیفایر و پل اینورتر تشکیل می‌دهند. تریستور دیسکی که شامل دو یا چهار SCR در سری مدار اینورتر است، به طور کلی به عنوان مدار اینورتر و تریستور کنترل فاز و به عنوان مدار یکسو کننده کاربرد دارد. برای خنک سازی دو طرفه در یک بدنه متخلخل تولید می شوند. در تریستور دیسکی یا تریستور فست دو یا چهار SCR در سری مدار اینورتر وجود دارد. تریستور بشقابی با فرکانس پایین، برای کار در دستگاه های تبدیل ، در مدارهای DC و AC نیروگاه های مختلف طراحی شده است.

حداکثر جریان مجاز به جلو متوسط در حالت روشن : 800A
ولتاژ ضربه ای تکراری در حالت خاموش و ولتاژ معکوس ضربه تکراری : ۱۴۰۰ ولت

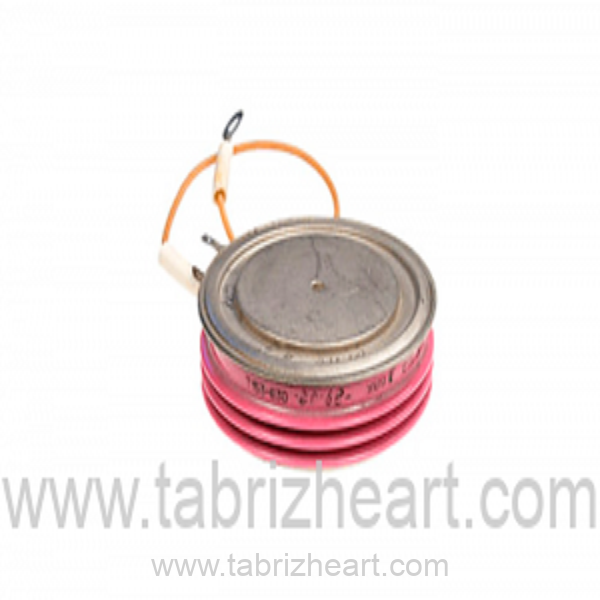

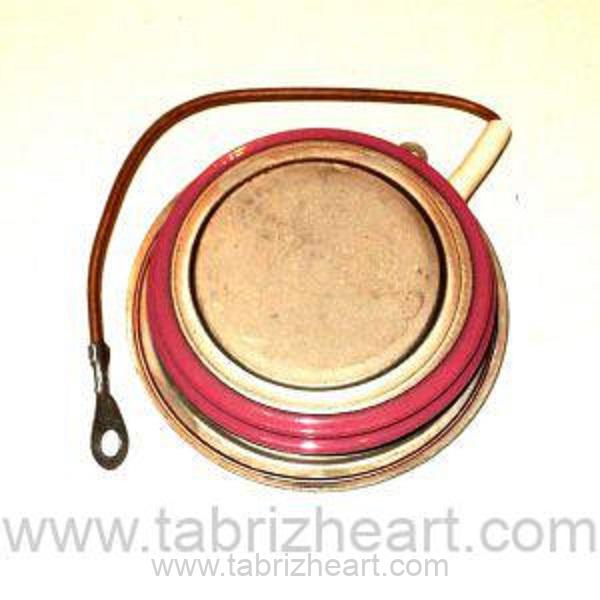

ابعاد کلی تریستور بشقابی ۸۰۰ آمپر ۱۴۰۰ ولت تیپ بزرگ | Т۱۵۳-۸۰۰-۱۴-۶:

قطر – ۷۵ میلی متر
ارتفاع – ۲۶ میلی متر
جرم تریستور بیش از ۵۵۰ گرم نیست
ساختار طراحی تریستور بشقابی یا دیسکی

Т۱۵۳-۸۰۰-۱۴
Т – تریستور
1 – شماره سریال اصلاح طرح
5 – تعیین قطر بدن مطابق با GOST 20859.1-89
3 – تعیین طراحی مطابق با GOST 20859.1-89
800 – حداکثر جریان متوسط مجاز در حالت باز ، A
14 – کلاس ولتاژ تکراری نسخه اقلیمی: UHL2، T2
نوع مورد: PT53
هیت سینک پیشنهادی: O153 ، O253
شرایط فنی: TU16-2006 IEAL.432000.054TU
